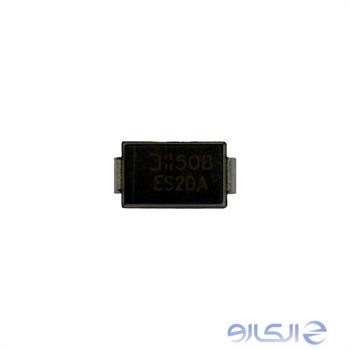

دیود ES2D یک دیود فوق سریع (Super-Fast Recovery Diode) است که توسط شرکت‌های مختلفی مانند Diodes Incorporated، ON Semiconductor، و Nexperia تولید می‌شود. این دیود با بسته‌بندی DO-214AA (SMB) ، برای کاربردهای خودرویی و صنعتی، به‌ویژه در منابع تغذیه سوئیچینگ و سیستم‌های مدیریت توان، طراحی شده است.
کاربردهای کلیدی ES2D:
- منابع تغذیه سوئیچینگ: استفاده در مدارهای یکسوسازی با فرکانس بالا.
- مدیریت ECU: یکسوسازی جریان در واحدهای کنترل الکترونیکی خودرو.
- تعمیر ECU: جایگزینی دیودهای آسیب‌دیده در ECUهای خودروهای Peugeot، Fiat، Renault.
- حفاظت ESD: محافظت در برابر تخلیه الکترواستاتیکی در سیستم‌های خودرویی.
مشخصات فنی ES2D:- نوع قطعه: دیود فوق سریع (Super-Fast Rectifier).
- تعداد پایه‌ها: 2 پایه (کاتد و آند).
- بسته‌بندی: DO-214AA به صورت (SMB)، مناسب برای نصب سطحی.
- ولتاژ معکوس (VRRM):به صورت 200 ولت.
- جریان متوسط یکسوشده: 2 آمپر.
- زمان بازیابی معکوس (trr): به صورت 20 تا 35 نانوثانیه (بسته به سازنده).
- ولتاژ مستقیم (VF): حدود 0.9 تا 1 ولت.
- ویژگی‌ها: ظرفیت کم (0.2pF برای حفاظت ESD)، جریان نشتی پایین، دمای کاری -55 تا 150 درجه سانتی‌گراد، استاندارد AEC-Q101.
- سازنده: Diodes Incorporated، ON Semiconductor، Nexperia، یا Diotec.
- اطلاعات دقیق: به دیتاشیت‌های
https://elecaro.com مراجعه کنید.
چرا ES2D انتخابی مناسب است؟این دیود با زمان بازیابی سریع و ظرفیت پایین، عملکرد کارآمد در مدارهای فرکانس بالا ارائه می‌دهد. بسته‌بندی SMB با دفع حرارت مناسب، برای کاربردهای خودرویی و صنعتی ایده‌آل است. ES2D برای تعمیرات ECU و سیستم‌های تغذیه مناسب است.
جایگزین‌ها:بررسی دیتاشیت برای تطابق توصیه می‌شود.
خرید دیود ES2D:
دیود ES2D با کیفیت تضمین‌شده و قیمت رقابتی در فروشگاه‌های معتبر مانند
الکارو موجود است. برای سفارش یا اطلاعات بیشتر، با فروشندگان تماس بگیرید و سیستم‌های خودرویی خود را ارتقا دهید.
