مورد استفاده در باقی یونیت ها :
* آی سی BTS6143D نود BCM و چراغ کناری چپ ایسیو FAM ماشین پژو 206
* آی سی BTS6143D سوئیچ راهنمای سمت راست و چپ ایسیو CEC PARS
آی سی BTS6143D کولر ماشین 207

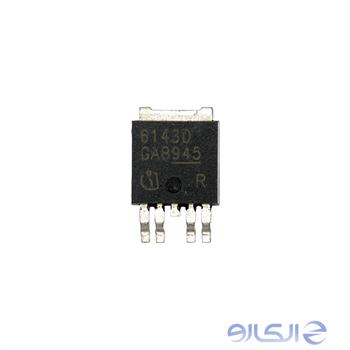

آی‌سی BTS6143D، محصولی از Infineon Technologies، یک سوئیچ قدرت هوشمند High-Side تک‌کاناله با فناوری PROFET است که برای کاربردهای خودرویی طراحی شده است. این قطعه با بسته‌بندی PG-TO252-5 و 5 پایه، برای رانش بارهای مقاومتی، القایی و خازنی (مانند لامپ‌ها، موتورها و سولنوئیدها) در واحدهای کنترل الکترونیکی (ECU) استفاده می‌شود. اگر قصد خرید آی‌سی BTS6143D را دارید، این قطعه با کیفیت بالا و عملکرد قابل اعتماد انتخابی ایده‌آل برای سیستم‌های خودرویی خواهد بود.
کاربردهای کلیدی BTS6143D:
این آی‌سی در سیستم‌های خودرویی نقش مهمی دارد:
- سیستم‌های روشنایی: رانش لامپ‌های خودرو تا 33 آمپر (ISO).
- مدیریت موتور: کنترل موتورها، سولنوئیدها و رله‌ها.
- ماژول‌های بدنه (BCM): مدیریت سیستم‌های روشنایی، قفل درب و پنجره‌های برقی.
- تعمیر ECU: جایگزینی قطعات آسیب‌دیده در سیستم‌های کنترلی.
مشخصات فنی BTS6143D:
- نوع قطعه: سوئیچ قدرت هوشمند High-Side تک‌کاناله.
- تعداد پایه‌ها: 5 پایه (4 پایه فعال + تب حرارتی).
- بسته‌بندی: PG-TO252-5 به صورت (DPAK-5)، مناسب برای نصب سطحی با دفع حرارت بالا.
- ولتاژ کاری: 5.5 تا 38 ولت.
- جریان خروجی: 8 آمپر (اسمی)، 33 آمپر (ISO)، جریان محدودشده 75 آمپر (معمولی).
- مقاومت خروجی (RDS ON): به صورت 10 میلی‌اهم (حداکثر در 25 درجه سانتی‌گراد).
- ویژگی‌های خاص: حفاظت در برابر اتصال کوتاه (با لچ)، محدودسازی جریان، اضافه‌بار، اضافه‌حرارت (خاموشی با ری‌استارت)، اضافه‌ولتاژ (شامل Load Dump)، قطع اتصال زمین و منبع (با دیود خارجی برای بارهای القایی شارژشده)، جریان استندبای بسیار کم (حداکثر 15 میکروآمپر)، دمغناطیس سریع بارهای القایی، حفاظت ESD، سازگاری EMC، دمای کاری از -40 تا 150 درجه سانتی‌گراد، استاندارد AEC-Q100، سازگار با RoHS (محصول سبز).
- سازنده: Infineon Technologies.
- اطلاعات دقیق: برای جزئیات کامل، به دیتاشیت Infineon Technologies مراجعه کنید.
چرا BTS6143D انتخابی مناسب است؟
این آی‌سی با فناوری PROFET Infineon، عملکردی پایدار و ایمن در محیط‌های سخت خودرویی ارائه می‌دهد. حفاظت‌های داخلی مانند محدودسازی جریان و خاموشی حرارتی، آن را برای کاربردهای ایمنی‌محور ایده‌آل می‌سازد. پکیج PG-TO252-5 با دفع حرارت مؤثر، نصب آسان و پایداری را تضمین می‌کند. قابلیت رانش جریان بالا (تا 33 آمپر ISO) و دمغناطیس سریع بارهای القایی، آن را برای سیستم‌های روشنایی و موتور مناسب می‌کند. با BTS6143D، سیستم‌های کنترلی شما کارآمد و قابل اعتماد خواهند بود.
جایگزین‌های BTS6143D:
برای گزینه‌های مشابه، می‌توانید به آی‌سی‌های Infineon نگاه کنید. بررسی دیتاشیت برای تطابق دقیق توصیه می‌شود.
خرید آی‌سی BTS6143D:
آی‌سی BTS6143D با کیفیت تضمین‌شده و قیمت رقابتی در فروشگاه ما موجود است. برای سفارش یا دریافت اطلاعات بیشتر، با ما تماس بگیرید و سیستم‌های خودرویی خود را با بهترین قطعات ارتقا دهید.
