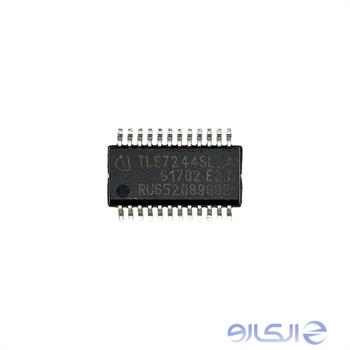

آی سی TLE7244SL راه انداز رله دوبل و فن ایسیو MAW غرب استیل ماشین رانا و پژو 206 و پژو 207
آی‌سی TLE7244SL، محصولی از Infineon Technologies، یک سوئیچ هوشمند Low-Side هشت‌کاناله با فناوری SPIDER و رابط SPI است که برای کاربردهای خودرویی طراحی شده است. این قطعه با بسته‌بندی PG-SSOP-24-7 و 24 پایه، برای رانش بارهای مقاومتی و القایی (مانند رله‌ها، سولنوئیدها، LEDها و لامپ‌های کوچک) در واحدهای کنترل الکترونیکی (ECU) استفاده می‌شود. اگر قصد خرید آی‌سی TLE7244SL را دارید، این قطعه با کیفیت بالا و عملکرد قابل اعتماد انتخابی ایده‌آل برای سیستم‌های خودرویی خواهد بود.
کاربردهای کلیدی TLE7244SL:
این آی‌سی در سیستم‌های خودرویی نقش مهمی دارد:
- مدیریت رله‌ها: رانش رله‌ها در ECUهای موتور و BCM.
- سیستم‌های روشنایی: کنترل LEDها و لامپ‌های کوچک.
- سیستم‌های ایمنی: پشتیبانی از عملکردهای حساس مانند ABS و ESP.
- تعمیر ECU: جایگزینی قطعات آسیب‌دیده در بردهای کنترلی.
مشخصات فنی TLE7244SL:
- نوع قطعه: سوئیچ هوشمند Low-Side هشت‌کاناله.
- تعداد پایه‌ها: 24 پایه.
- بسته‌بندی: PG-SSOP-24-7 به صورت (Shrink Small Outline Package)، مناسب برای نصب سطحی با ردپای بهینه.
- ولتاژ کاری: 3.0 تا 5.5 ولت (VDD دیجیتال)، 4.5 تا 5.5 ولت (VDDA آنالوگ).
- جریان خروجی: تا 290 میلی‌آمپر در هر کانال.
- مقاومت خروجی (RDS ON): حداکثر 1.7 اهم (در Tj = 150 درجه سانتی‌گراد).
- ویژگی‌های خاص: رابط SPI برای کنترل و تشخیص خطا، چهار پین ورودی برای کنترل مستقیم و PWM، حفاظت در برابر اتصال کوتاه، اضافه‌حرارت، و بار باز، تشخیص خطا (شامل اتصال کوتاه، اضافه‌حرارت، و بار باز)، حالت ایمن (Fail-Safe) برای عملیات اضطراری، جریان استندبای کم، خاموشی حرارتی، دمای کاری از -40 تا 150 درجه سانتی‌گراد، استاندارد AEC-Q100، سازگار با RoHS.
- سازنده: Infineon Technologies.
- اطلاعات دقیق: برای جزئیات کامل، به دیتاشیت Infineon Technologies مراجعه کنید.
چرا TLE7244SL انتخابی مناسب است؟
این آی‌سی با فناوری SPIDER Infineon، عملکردی پایدار و ایمن در محیط‌های سخت خودرویی ارائه می‌دهد. رابط SPI امکان کنترل دقیق و تشخیص خطا را فراهم می‌کند، و ویژگی‌های حفاظتی مانند تشخیص اتصال کوتاه و اضافه‌حرارت، آن را برای کاربردهای ایمنی‌محور ایده‌آل می‌سازد. پکیج PG-SSOP-24-7 با طراحی فشرده و دفع حرارت مؤثر، نصب آسان و پایداری را تضمین می‌کند. با TLE7244SL، سیستم‌های کنترلی شما کارآمد و قابل اعتماد خواهند بود.
جایگزین‌های TLE7244SL:
برای گزینه‌های مشابه، می‌توانید به آی‌سی‌های Infineon نگاه کنید. بررسی دیتاشیت برای تطابق دقیق توصیه می‌شود.
خرید آی‌سی TLE7244SL:
آی‌سی TLE7244SL با کیفیت تضمین‌شده و قیمت رقابتی در فروشگاه ما موجود است. برای سفارش یا دریافت اطلاعات بیشتر، با ما تماس بگیرید و سیستم‌های خودرویی خود را با بهترین قطعات ارتقا دهید.
