مورد استفاده در باقی یونیت ها :
* آی سی ULN2003A درایور قفل مرکزی CBM ECO MUX
* آی سی ULN2003A برف پاک کن ایسیو BSI ماشین پژو 206
*آی سی ULN2003A درایورBCM و UCH L90

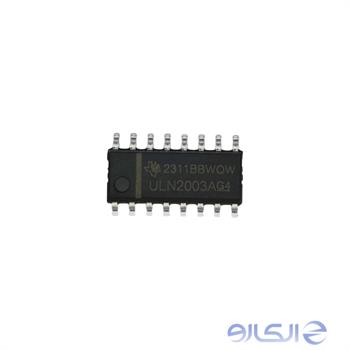

آی‌سی ULN2003A، محصولی از STMicroelectronics و Texas Instruments، یک آرایه درایور دارلینگتون High-Voltage و High-Current با هفت کانال است که برای رانش بارهای مقاومتی، القایی و خازنی در کاربردهای خودرویی و صنعتی طراحی شده است. این قطعه با ورودی‌های سازگار با منطق 5 ولت و قابلیت اتصال مستقیم به میکروکنترلرها، در سیستم‌های کنترلی عملکردی قابل اعتماد ارائه می‌دهد. اگر قصد خرید آی‌سی ULN2003A را دارید، این قطعه با کیفیت بالا و کارایی عالی انتخابی ایده‌آل برای پروژه‌های شما خواهد بود.
کاربردهای کلیدی ULN2003A:
این آی‌سی در سیستم‌های خودرویی و صنعتی کاربردهای متنوعی دارد:
- رانش رله‌ها: کنترل رله‌های خودرویی و صنعتی.
- کنترل موتور پله‌ای و LED: مناسب برای درایو موتورهای کوچک و نمایشگرهای LED.
- سیستم‌های کنترلی: استفاده در ECU، BCM و مدارهای منطقی برای رانش بارهای مختلف.
مشخصات فنی ULN2003A:
- نوع قطعه: آرایه درایور دارلینگتون هفت کاناله.
- تعداد پایه‌ها: 16 پین.
- بسته‌بندی: SOIC-16، DIP-16 یا TSSOP-16، مناسب برای نصب سطحی و اس ام دی.
- ولتاژ خروجی: تا 50 ولت (VCE).
- جریان خروجی: تا 500 میلی‌آمپر در هر کانال (قابلیت جمع تا 600 میلی‌آمپر برای چند کانال).
- ولتاژ ورودی: سازگار با منطق 5 ولت TTL و CMOS.
- ویژگی‌های خاص: دیودهای کلمپ داخلی برای بارهای القایی، حفاظت در برابر اضافه‌جریان، افت ولتاژ خروجی کم (1 تا 2 ولت)، دمای کاری از -40 تا 85 درجه سانتی‌گراد (تا 105 درجه در برخی نسخه‌ها).
- استاندارد: مناسب برای کاربردهای خودرویی و صنعتی.
چرا ULN2003A انتخابی مناسب است؟
این آی‌سی با طراحی دارلینگتون، توانایی رانش جریان بالا با ورودی‌های کم‌جریان را دارد و دیودهای کلمپ داخلی آن، حفاظت مؤثری برای بارهای القایی فراهم می‌کنند. سازگاری با منطق استاندارد و بسته‌بندی‌های متنوع، آن را برای طیف وسیعی از کاربردها ایده‌آل می‌سازد. با ULN2003A، سیستم‌های کنترلی شما ساده، ایمن و کارآمد خواهند بود.
جایگزین‌های ULN2003A:
برای گزینه‌های مشابه، می‌توانید سایت Texas Instruments نگاه کنید. بررسی دیتاشیت برای تطابق دقیق توصیه می‌شود.
خرید آی‌سی ULN2003A:
آی‌سی ULN2003A با کیفیت تضمین‌شده و قیمت رقابتی در فروشگاه ما موجود است. برای سفارش یا دریافت اطلاعات بیشتر، با ما تماس بگیرید و سیستم‌های خودرویی و صنعتی خود را با بهترین قطعات ارتقا دهید.
