مورد استفاده در باقی یونیت ها :

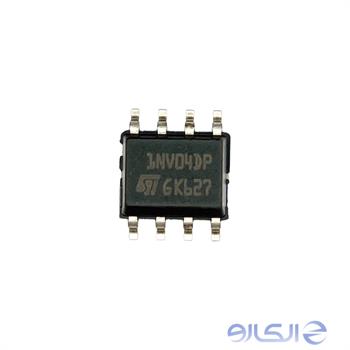

* آی سی VND1NV04DP-8PIN راه انداز فن دور کند و تند و منفی رله دوم CCN سمند
آی‌سی VND1NV04DP، محصولی از STMicroelectronics، یک سوئیچ قدرت هوشمند Low-Side تک‌کاناله با فناوری OMNIFET II و MOSFET تماماً محافظت‌شده است که برای کاربردهای خودرویی طراحی شده است. این قطعه با بسته‌بندی SO-8 به صورت (SOIC-8) و 8 پایه، برای رانش بارهای مقاومتی و القایی (مانند سولنوئیدها، رله‌ها و موتورها) در واحدهای کنترل الکترونیکی (ECU) استفاده می‌شود. اگر قصد خرید آی‌سی VND1NV04DP را دارید، این قطعه با کیفیت بالا و عملکرد قابل اعتماد انتخابی ایده‌آل برای سیستم‌های خودرویی خواهد بود.
کاربردهای کلیدی VND1NV04DP:
این آی‌سی در سیستم‌های خودرویی و صنعتی نقش مهمی دارد:
- مدیریت موتور: رانش سولنوئیدها و رله‌ها در ECUهای موتور.
- ماژول‌های بدنه (BCM): کنترل سیستم‌های روشنایی و قفل درب.
- کاربردهای صنعتی: رانش بارهای عمومی در سیستم‌های کنترلی.
- تعمیر ECU: جایگزینی قطعات آسیب‌دیده در بردهای کنترلی.
مشخصات فنی VND1NV04DP:
- نوع قطعه: سوئیچ قدرت هوشمند Low-Side تک‌کاناله.
- تعداد پایه‌ها: 8 پایه.
- بسته‌بندی: SO-8 به صورت (SOIC-8)، مناسب برای نصب سطحی.
- ولتاژ کاری: تا 40 ولت (VDS).
- جریان خروجی: 1.7 آمپر (مداوم)، جریان محدودشده 4 آمپر (معمولی).
- مقاومت خروجی (RDS ON):به صورت 250 میلی‌اهم (حداکثر در 25 درجه سانتی‌گراد).
- ویژگی‌های خاص: حفاظت در برابر اضافه‌حرارت (خاموشی حرارتی در دمای بالای 150 درجه سانتی‌گراد)، اضافه‌ولتاژ (کلمپینگ در 40 ولت)، اتصال کوتاه، و بار باز، تشخیص خطا از طریق پین STATUS، جریان نشتی کمتر از 2 میکروآمپر در حالت خاموش، سازگار با استانداردهای خودرویی، دمای کاری از -40 تا 150 درجه سانتی‌گراد، استاندارد AEC-Q100.
- سازنده: STMicroelectronics.
- اطلاعات دقیق: برای جزئیات کامل، به دیتاشیت STMicroelectronics مراجعه کنید.
چرا VND1NV04DP انتخابی مناسب است؟
این آی‌سی با فناوری OMNIFET II STMicroelectronics، عملکردی پایدار و ایمن در محیط‌های سخت خودرویی ارائه می‌دهد. حفاظت‌های داخلی مانند خاموشی حرارتی و کلمپینگ اضافه‌ولتاژ، آن را برای کاربردهای ایمنی‌محور ایده‌آل می‌سازد. پکیج SO-8 با طراحی فشرده، نصب آسان و صرفه‌جویی در فضا را تضمین می‌کند. این آی‌سی برای سیستم‌های مدیریت موتور و BCM با جریان متوسط مناسب است.
جایگزین‌های VND1NV04DP:
برای گزینه‌های مشابه، می‌توانید به NCV8402AD نگاه کنید. بررسی دیتاشیت برای تطابق دقیق توصیه می‌شود.
خرید آی‌سی VND1NV04DP:
آی‌سی VND1NV04DP با کیفیت تضمین‌شده و قیمت رقابتی در فروشگاه ما موجود است. برای سفارش یا دریافت اطلاعات بیشتر، با ما تماس بگیرید و سیستم‌های خودرویی خود را با بهترین قطعات ارتقا دهید.
